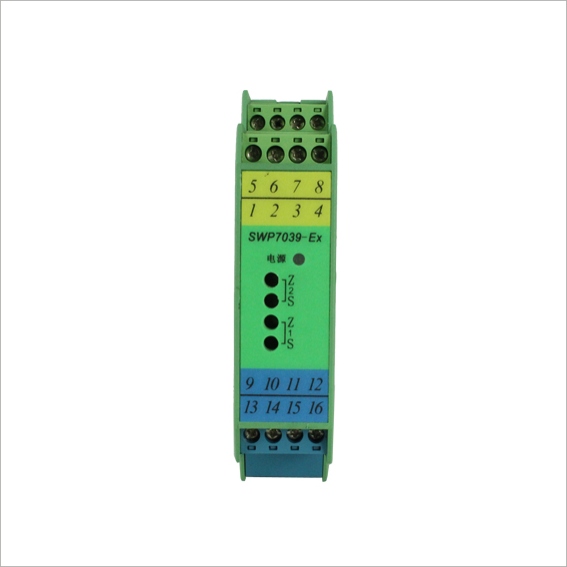

產品簡介
通道1：向危險區的變送器提供隔離的工作電源，同時檢測回路中（或電流源）的電流，經隔離變送輸出相互隔離的電流/電壓信號到安全區。
通道2：將來自安全區的電流信號，經隔離變送輸出電流/電壓信號到危險區。該產品需獨立供電，電源、輸入和輸出三隔離，本安端和非本安端絕緣強度高達2500V,a.c.。
技術參數
規格參數 | 說 明 | |
通道數 | 2 | |
防爆標記 | [Exia]ⅡC | |
適應場所 | 安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 | |
供電電壓 | 20～35VDC | |
功耗 | ≤3.1W（24V供電，20mA輸出時） | |
危險區信號 | 通道1 輸入信號：4～20mADC 配電： 電流為20mA時，配電電壓≥16V 配電回路開路時，配電電壓≤26V 正常工作電流≤25mA | 通道2 輸出電流：4～20mADC 負載電阻：0～680Ω 輸出電壓：1～5VDC 輸出阻抗：<10Ω 輸出負載：≥10KΩ |
安全區信號 | 通道1 輸出電流：4～20mADC 負載電阻：0～680Ω 輸出電壓：1～5VDC 輸出阻抗：<10Ω 輸出負載：≥10KΩ | 通道2 |
電源保護 | 電源反向保護 | |
輸出精度 | 0.2%F.S | |
溫度漂移 | 0.01%F.S/℃ | |
儀表結構 | 尼龍塑殼結構 | |
重量 | 約150g | |
適用現場設備 | 通道1：二線制、三線制變送器、電流源信號 通道2：二線制閥門定位器、電氣轉換器等 | |
產品選型
型號規格 | 附加碼 | 說 明 | |
SWP7039-Ex | /□ | /□ | 一路檢測端，一路操作端 |
通道1輸出類型 | /I | 通道1：4～20mA輸出(安全區) | |
/V | 通道1：1～5 V 輸出(安全區) | ||
通道2輸出類型 | /I | 通道2：4～20mA輸出(危險區) | |
/V | 通道2：1～5 V 輸出(危險區) | ||
